В крупной диспетчерской обычно соседствуют три разные системы: оптический матричный коммутатор, KVM-переключатель и контроллер видеостены — нередко от разных производителей, в отдельных шкафах, которые приходится «дружить» между собой. AVCiT Phinx объединяет эти три функции в одном решении. Разберём, что это даёт проектировщику и оператору.
оптический матричный
KVM-коммутатор Phinx
- Оптическая матрица — коммутация сигналов между источниками и приёмниками;
- KVM-переключатель — доступ и управление удалёнными ПК и серверами с рабочего места оператора;
- Контроллер видеостены — вывод и раскладка изображений на видеостене (карта DF-VW312 со встроенным контроллером, 4K60 4:4:4).
Качество изображения 4K60 4:4:4
Передовая технология обработки изображения передаёт сигнал по сверхширокой полосе с разрешением до 3840×2160 без артефактов.
мгновенная передача данных
Задержка менее 2 мс: оператор управляет удалённым источником так же, как локальным.
Вынос рабочих станций в ЦОД
Элементы системы переносятся в закрытую серверную с
поддержкой оптимальной температуры — без шума и прочих неудобств на рабочих местах.

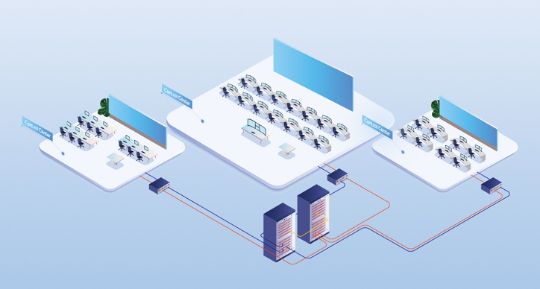

Полное резервирование
Система настраивается в конфигурации «активный/резервный». Отказ питания одного из хостов не влияет на работу — высокая надёжность даже на ответственных объектах.
Динамическое назначение портов
Любой порт модуля ввода-вывода настраивается как вход или выход по принципу plug & play.
Бесшовное переключение и перемещение мыши
Доступ к любому источнику через OSD-меню и горячие клавиши. Переключение между ПК простым движением курсора с монитора на монитор; активный экран подсвечивается рамкой.
Универсальное рабочее место и многооконный режим
Управление любым источником на любом из подключённых мониторов одним комплектом клавиатуры и мыши. До 4 источников одновременно на одном мониторе (quad-view), режимы «картинка в картинке», зум и быстрая проекция любого окна на подключённый экран.
Совместная работа операторов и двусторонняя передача аудио
Функция PUSH для передачи содержимого экрана коллеге и встроенная аудио- и видеосвязь для обсуждения. Звук идёт в обе стороны между передатчиком и приёмником: оператор подключает гарнитуру к приёмнику и работает в конференц-софте на удалённом ПК
Гибкое разграничение прав и безопасная работа с USB
Для каждого источника настраиваются свои права доступа в зависимости от учётной записи пользователя. USB-носители подключаются прямо на рабочем месте, а считываются рабочей станцией в ЦОД. Поддерживаются накопители, принтеры, сканеры, камеры и сканеры отпечатков.
Модульность и масштабирование
Phinx строится на шасси разной ёмкости — от DF36 (36 SFP-портов) до DF576 (576 SFP-портов), с установкой модульных плат ввода-вывода DF-IO12 по 12 каналов каждая. Система наращивается портами по мере роста проекта: начинаете с небольшой конфигурации и расширяете её, не меняя платформу
| Шасси | SFP-портов | Плат DF-IO12 | Высота | |
| DF36 | 36 | до 3 | 6U | |
| DF72 | 72 | до 6 | 10U | |
| DF144 | 144 | до 12 | 17U | |
| DF288 | 288 | до 24 | 20U | |
| DF576 | 576 | до 48 | шкаф |
Система построена на FPGA и передаёт изображение по оптике без сжатия — то есть на экран приходит ровно тот сигнал, который выдал источник, без артефактов компрессии. Полоса пропускания — до 12 Гбит/с на канал, разрешение до 4096×2160p. Распределённая архитектура не требует отдельного сервера для обработки сигнала.
Надёжность обеспечивается не только резервированием, но и наносекундным мониторингом каналов: при сбое канал автоматически подхватывается резервным, что позволяет системе работать в режиме 24/7 без остановки.
Михаил Певзнер, CTO AVCiT Россия
